Пробивной пресс. Станки для пробивки отверстий.

Описание станка.

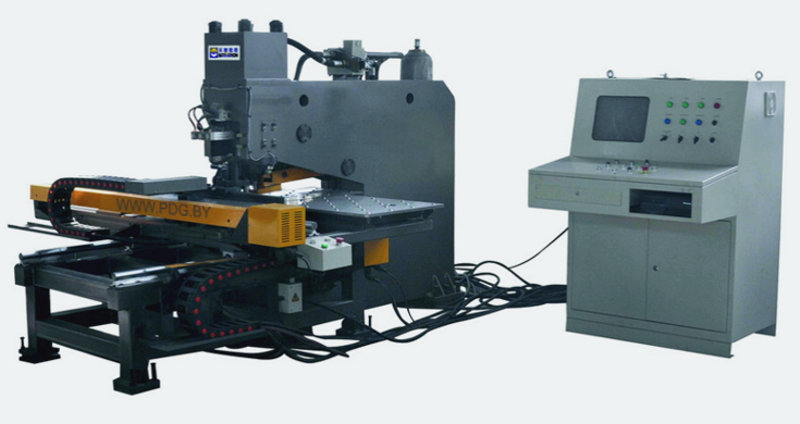

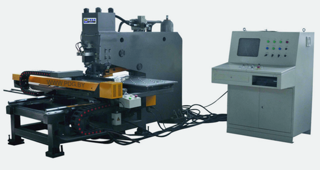

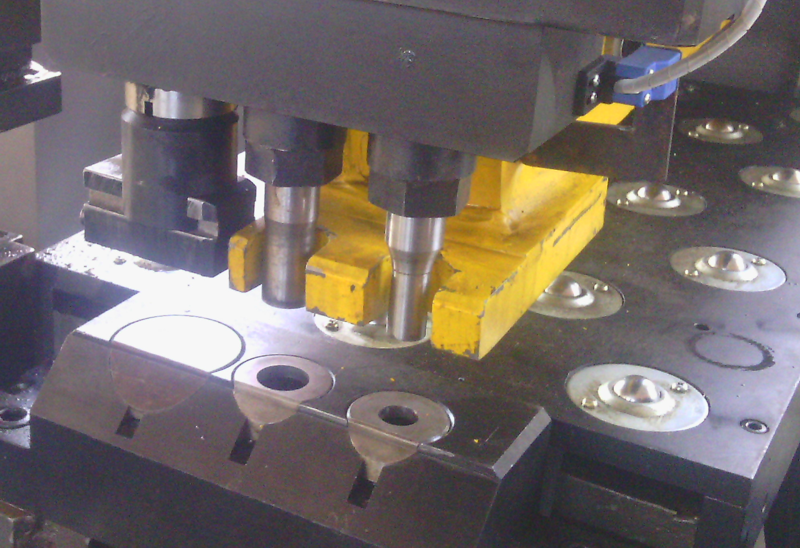

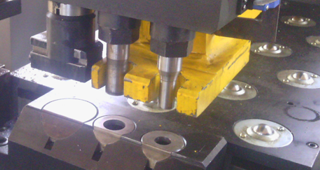

Конструкция рамы станка для пробивки «С-типа» была специально разработана с учетом интенсивной эксплуатации. Установленный сверху рамы гидравлический цилиндр имеет усилие пробивки 100 тн. Примерная скорость пробивки – 2 секунды на отверстие, включая позиционирование. Станция пробивки включает в себя головку с тремя пуансонами, один из которых может быть заменен на маркировочный пуансон. Выбор пуансонов, согласно программы ЧПУ, происходит пневмоцилиндрами (0.5MPa x 0.1м3/мин). Рабочий стол со встроенной под ним системой сервоприводов с шариковой винтовой парой обеспечивает движение по осям Х и Y . Рабочий стол Движение детали в процессе ее обработки происходит по двум осям рабочей зоны стола, согласно заданной программе ЧПУ. Максимальный размер обрабатываемой детали 1500х800мм либо 1500 х 1000 мм. Система фиксации заготовки состоит из двух пневмозажимов пинцетного типа, в которые зажимается деталь, после чего, с помощью механизма сервоприводов, деталь перемещается в рабочую зону станка для ее точного позиционирования при пробивке и сверлении отверстий . Система управления Система управления – на базе ПК . Панель управления, система управления приводом, модули и сервоприводы, разработаны компанией MITSUBISHI. Программное обеспечение станка позволяет составлять, конвертировать, изменять программы, осуществлять программирование в абсолютных и относительных координатах в ручном режиме. . Станок работает с чертежами в формате CAD- DXF (AUTOCAD) и DSTV (TEKLA).Обмен информацией через CD, USB, RS232, по сети. Клавиатура для промышленного ПК, 15 дюймовый дисплей, мышь.

Основные преимущества станка

1. Высокая производительность и эффективность
2. Не требует большого пространства в цехе, для установки и при эксплуатации
3. Простота и удобство в эксплуатации (как эксплуатация, так и обслуживание) 4. Быстрая окупаемость
