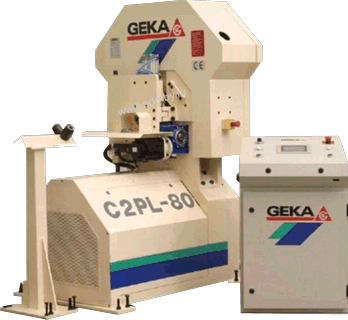

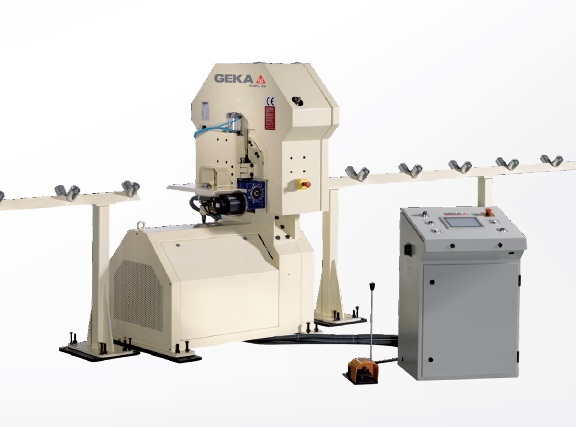

Автоматическая линия пробивки отверстий в уголке C2PL- 65 C2PL80

Основное предназначение - пробивка отверстий в уголке ( угловом прокате с размерами полок от 40 до 80 мм ), рубка, резка в размер подаваемых с роликового рольганга длинномерных заготовок. Линия незаменима для организации крупных производств по производству металлоконструкций, опор линий электропередач ( ЛЭП ), вышек связи и.т.д при использовании совместно с линиями типа ALPS, так и в качестве самостоятельной единицы для менее крупных и средних производств. Высокая скорость обработки, загрузки и точность достикается путём использования системы энкодеров и организации подачи спомощью роликового протяжного механизма. Управление происходит по программе, где оператором задаются координаты отверстий по длинне оси "X" и размер готовой детали. Координаты отверстий по "Y" - расстояние от центра отверстия до полок обрабатываемого уголка, задаются в перед выполением операции, а в отдельных случаях во время выполения программы путём механического перемещения ручки позиционера. Уход от дополнительных программных регулировок по оси "Y" пооложительно сказывается на стоимости данной модели для заказчика, и позволяет существенно повысить производительность по сравнению с обработкой на пресс-ножницах и пробивных прессах. Оперативная смена инструмента, позволяет пробивать отверстия разных диаметров при повторном прогоне заготовки. Невысокая стоимость, качество обработки - основные достоинства линии для пробивки прошивки отверстий GEKA. - пробивка отверстий. По одному на каждую полку уголка, с усилием пробивки 34 тонны каждый. Максимальный диаметр пробиваемых отверстий - 25 мм, при максимальной толщине уголка 9 мм - резка уголка ( рез под углом 90°). Усилие реза 65 тонн. Рез без деформации. Максимальные параметры отрезаемого уголка 80х80х10 мм


Основные характеристики :

C2PL 65 80
уголок мин. 40х40х4 40х40х4
уголок макс 65х65х7 80х80х8
мах диаметр
пробивки
18 25
усилие пробивки 170 kN 340 kN
Усилие резеи 350 kN 650 kN
скорость подачи 36 м /мин. 36 м /мин.

точность позиционирования

+/- 0,25мм ; 0,15мм на метр
